Diagramme de block interne

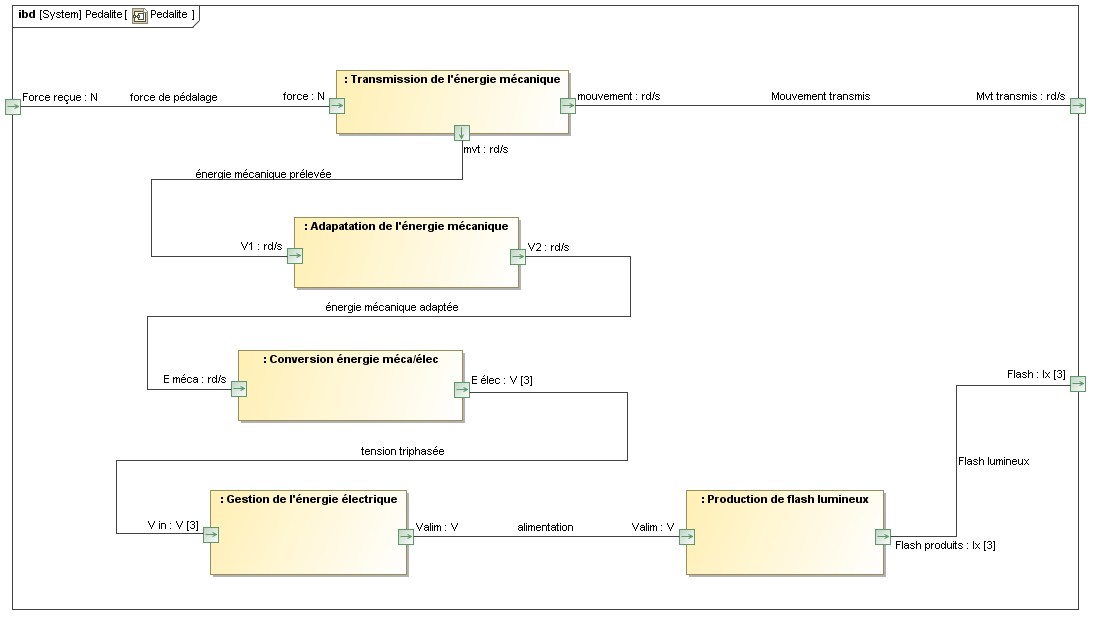

Le diagramme
ci dessous présente la composition et l'interconnexion des parties de la pédale
lumineuse KPL200
Pour répondre
aux questions suivantes, consultez la rubrique constitution
interne.
- Identifiez :
o
les éléments réels faisant partie du block "Adaptation
de l'énergie mécanique".
o
le block constitué de la génératrice (6).
o
l'élément réel constitué des parties "Gestion de
l'énergie électrique" et "Production de flash lumineux".
- Le type des ports "E
élec" et "V in" indique qu'ils véhiculent 3 tensions
(V[3]). En faisant une recherche sur wikipédia à propos des tension
triphasées, justifiez la définition de ces ports.
Olivier
Guillotin - Lycée J. Lurçat - Martigues
