Les principaux concepts sur lesquels s'appuie le langage sysML pour modéliser les systèmes sont les suivants :

• Tout type d'élément faisant partie du système modélisé est décrit par un "block". Il est défini essentiellement par son nom,  ses caractéristiques et les fonctions qu'il offre. Exemples :

       Le type "Téléviseur".

       Le type "Roue"

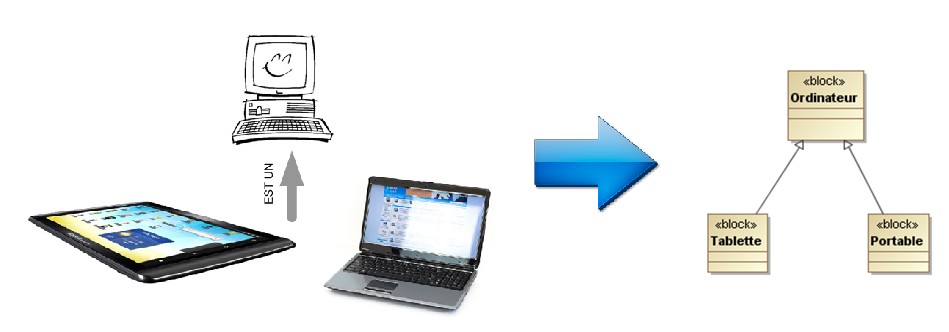

• Un block peut être une spécialisation d'un block plus général. Exemple :

• Un block peut lui même être constitué de blocks (losange noir) et/ou susceptible d'en contenir certain (losange blanc).

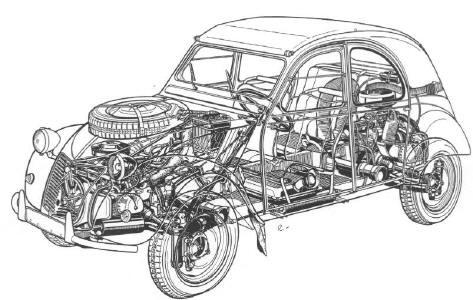

       Exemple : un véhicule (2CV)

est symbolisé ainsi :

· Une "part" représente un block mis en oeuvre dans un contexte donné. Exemple :

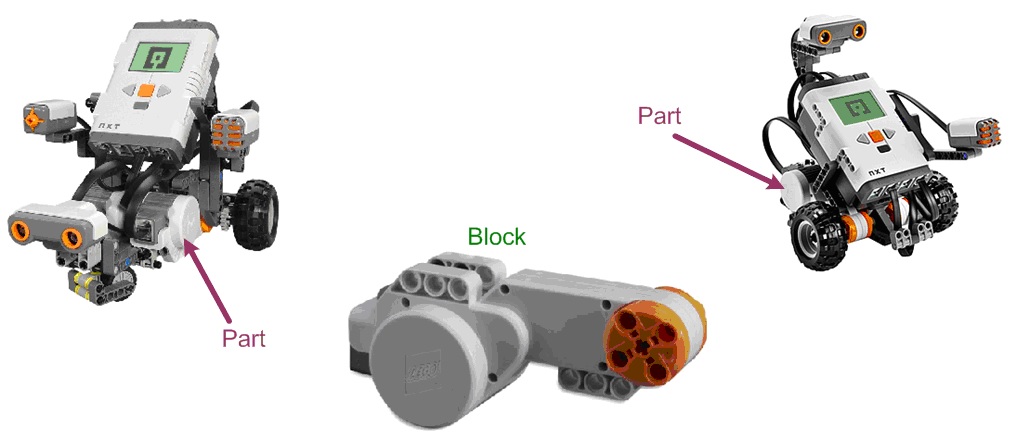

       Le block "servomoteur" du robot NXT :

est symbolisé ainsi :

· Les parts sont liés entre eux pour réaliser une structure ou une fonction.  Exemple :

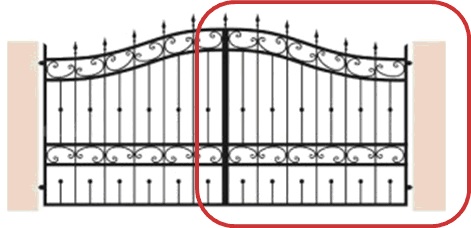

       La partie droite d'un portail

peut se représenter ainsi :

• Les instances (exemplaires) de blocks interagissent par l'intermédiaire de ports (concept d'entrée/sortie).

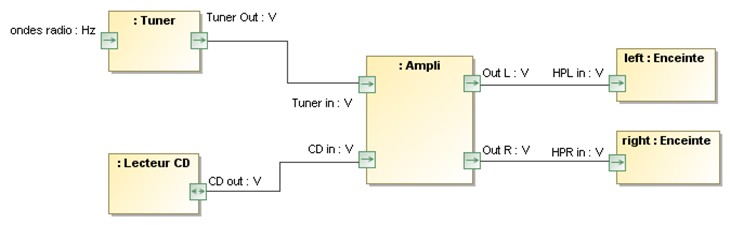

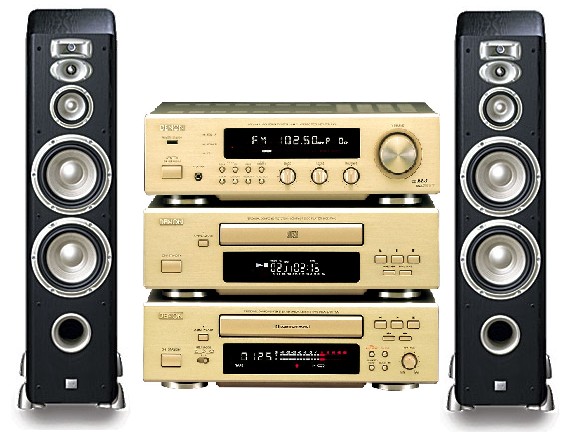

       Exemple : l’interconnexion des éléments d'une chaîne HI FI

est représentée ainsi :

• L'état d'un block évolue au fil des événements qui se produisent.

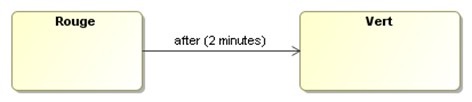

       Exemple : l’évolution de l'état d'un feu de croisement

est modélisé ainsi :

• Les blocks interagissent entre eux par l'envoi de message. La réception d'un message provoque le déclenchement d'une activité.

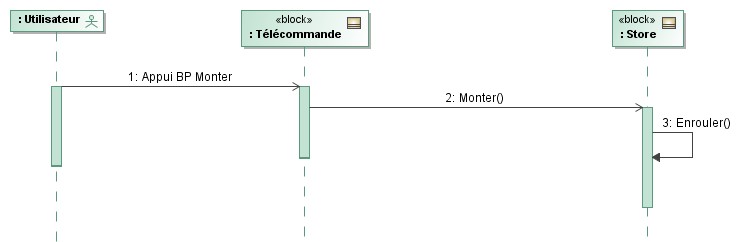

       Exemple : l'ordre "monter", envoyé par la télécommande, déclenche l'enroulement du volet roulant motorisé

est représenté ainsi :

Le langage sysML propose 9 types de diagrammes destinés à représenter les aspects fonctionnel, structurel et comportemental d'un système. Seuls, six sont à connaître en STI2D :

· Pour modéliser l'aspect fonctionnel on a :

o Le diagramme des exigences (RD).

· Pour représenter l'aspect structurel, on dispose :

o Du diagramme de définition de blocks (BDD) ;

o Du diagramme de block interne (IBD).

· Et pour modéliser l'aspect comportemental, on a :

o Le diagramme des cas d'utilisation (UCD) ;

o Le diagramme d'état - transition (STM) ;

o Le diagramme de séquence (SD).
