Diagramme de définition de block

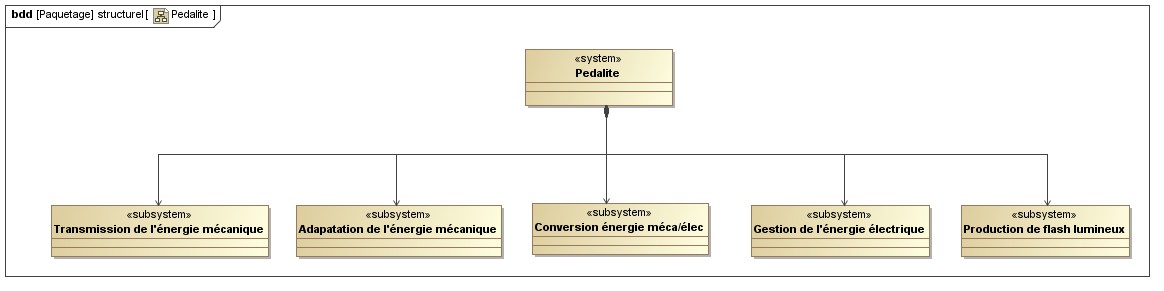

Le diagramme de définition de blocs ci dessous présente la constitution de la pédale lumineuse KPL200.

• Proposez un diagramme de définition du block sous système "transmission de l'énergie mécanique" sachant qu'il est constitué d’éléments réels parmi ceux décrits dans la rubrique Constitution interne de la pédale lumineuse.

Avec le corps (1), l’axe (2), le roulement (3) et la roue dentée (4) du train d’engrenage.
