Le contexte

Le diagramme de contexte de la pédale lumineuse répertorie les éléments faisant partie de son environnement.

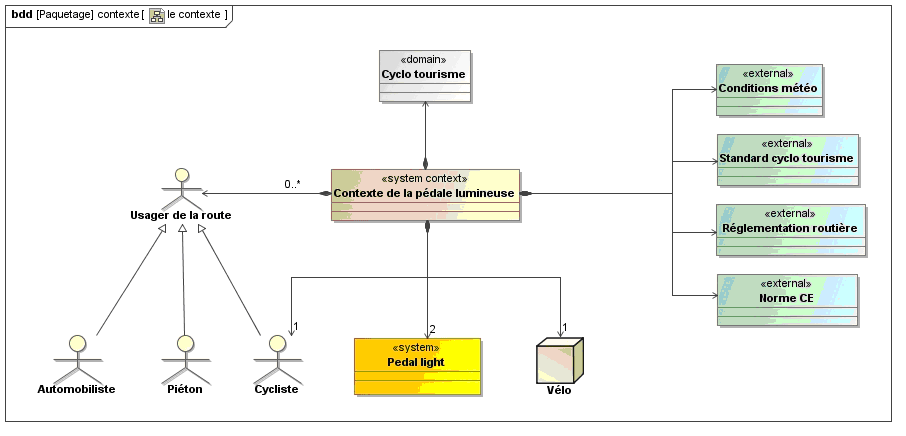

Diagramme de contexte de la pédale KPL200

• Précisez par des pointillés sur le diagramme ci-dessus les limites du système.

• Expliquez/justifiez pourquoi le Vélo et le Cycliste sont représentés par des acteurs ?

• On suppose que dans un contexte normal, il y a 2 pédales sur 1 vélo et 1 cycliste sur ce vélo. Expliquez comment est représenté ce point sur le diagramme ?

• Sur ce diagramme, comment signale-t-on que les usagers de la route peuvent être des cyclistes, des automobilistes ou des piétons.

• Modifiez/complétez ce diagramme afin qu'apparaissent également les usagers de la route comme les conducteurs de camion et les motards.

• Que nous indiquent les éléments externes Conditions météo, Standart cyclo tourisme, Norme CE (CE pour Communauté Européenne) et Réglementation routière ?

Olivier Guillotin - Lycée J. Lurçat - Martigues
